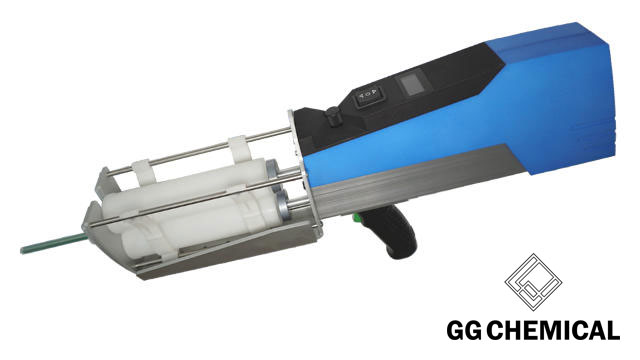

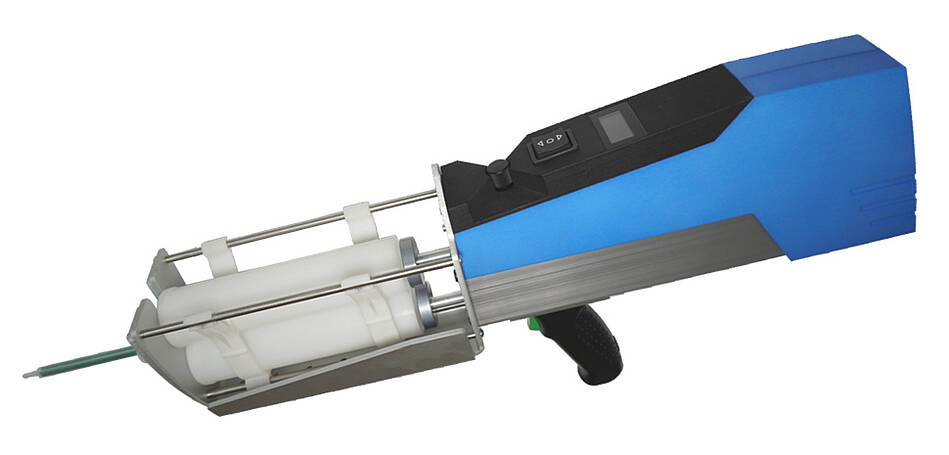

Pressa elettrica per cartucce programmabile per cartucce 2K per dosaggio ripetibile in applicazioni manuali.
Nella memoria del programma della pistola incollatrice 2K, la velocità di dosaggio e la quantità di dosaggio vengono impostate utilizzando un semplice pulsante +/-.
In modalità automatica, l'e-dispenser dosa la quantità specificata premendo il pulsante sull'impugnatura.
Vantaggi della ripetizione automatica della quantità di dosaggio
- Si evita l'eccesso di materiale: riduzione del consumo di materiale ed evitamento di rilavorazioni
- Si evita il riempimento insufficiente, qualità di produzione costante grazie all'elevata precisione di ripetizione
La modalità automatica può essere disattivata facoltativamente. Nella modalità di applicazione manuale, la pistola per cartucce 2K eroga alla velocità di dosaggio preimpostata finché si tiene premuto il grilletto nell'impugnatura.
Azionamento tramite servomotore riduttore con vite a ricircolo di sfere con una forza massima di 5 kN. I pistoni si muovono parallelamente tra loro. Il rapporto di miscelazione risulta nella sezione trasversale delle cartucce 2K.
La pressa elettrica per cartucce 2K è attualmente disponibile per due classi dimensionali: 400 e 200 cartucce. All'interno di una classe dimensionale, il dispositivo è compatibile con rapporti di miscelazione di 1:1, 2:1, 4:1 e 10:1. Per la rispettiva regolazione del rapporto di miscelazione i portacartucce sono 1:1; 2:1 e 10:1. Il rapporto di miscelazione di 4:1 richiede un'estensione della fornitura.
Il materiale nella cartuccia viene rilassato mediante retrazione, impedendo così il gocciolamento.

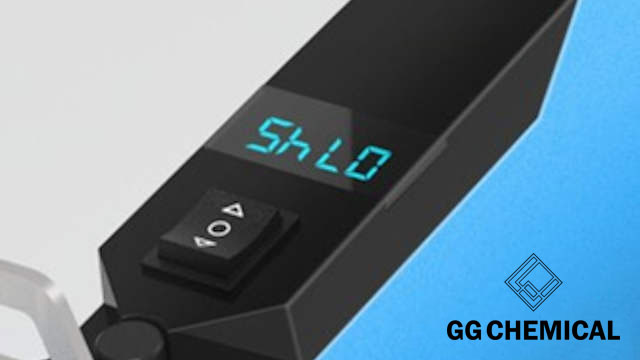

Parametri come quantità di dosaggio, velocità di dosaggio, ecc. possono essere inseriti tramite il display.
La fornitura standard comprende un alimentatore da 24 V; opzionalmente il dispositivo può essere utilizzato anche con una batteria esterna da 24 V.
Descrizione tecnica:
- Cartucce 2K: 395, 400, 415, 490 ml
- Precisione di dosaggio: +/- 0,25 ml (a seconda del materiale)
- Velocità di dosaggio: 0,1 - 1 ml/s
- Volume di dosaggio minimo: 0,4 ml
- Rapporto di miscelazione:
1:1 / 1:2 / 4:1 / 1:10 - Forza massima di applicazione: 5 kN
- Peso: circa 3,9 kg
- Viscosità: da liquida a pastosa

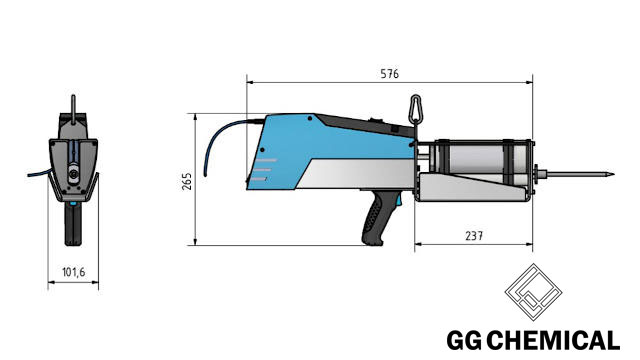

- Dimensioni: 576 x 265 x 101,6 mm
Pressa elettrica per cartucce e400 ed e200
| Articolo | Descrizione | Sistema | Rapporto di miscelazione |
Volume totale A+B (ml) |
Forza in kN max. |
|---|---|---|---|---|---|
| e-Dispenser 400 | Pistola per colla 2K, alimentazione esterna 24 V (opzionalmente con batteria), apertura a U per cartucce 2K con supporto cartuccia | C/F | 1:1 | 395 | 5.0 |
| C/F | 2:1 | 400 | 5.0 | ||
| C/F | 4:1 | 415 | 5.0 | ||
| C/F | 10:1 | 490 | 5.0 | ||
| e-Dispenser 200 | Pistola per colla 2K, alimentazione esterna 24 V (opzionalmente con batteria), apertura a U per cartucce 2K con portacartuccia | C/F | 1:1 | 210 | 5.0 |
| C/F | 2:1 | 215 | 5.0 | ||
| C/F | 4:1 | 225 | 5.0 | ||
| C/F | 10:1 | 250 | 5.0 | ||
| Dispenser E290 | Dispositivo di scarica elettrica 2K programmabile. per 2 cartucce da 290 ml, rapporto di miscelazione 1:1, forza 5 kN, incluso alimentatore da 24 V, => Utilizzare solo con l'alimentatore incluso! | 1:1 | 290 | 5.0 |
Accessori per il dispositivo di scarica E400 ed E200
| Articolo | Descrizione | ||
|---|---|---|---|
| 7278401AS | Interruttore a pedale con piastra di collegamento E400 | Piastra di collegamento per interruttore a pedale | con interruttore a pedale; Lunghezza cavo 3 m |
| 7278403AS | Treppiede con flangia di montaggio E400 | Treppiede con flangia di montaggio per dispenser elettronico | Piano di lavoro 400x360x6mm, profilo in alluminio acciaio zincato 40x80, lunghezza 700mm Leva manuale per una facile regolazione dell'altezza |
| 7278402-1 | Kit di conversione E400-01 | E400-01 (MV 1:1) | Kit di conversione per E400, morsetto per cartuccia MV 1:1, blu, incluse 2 rondelle e viti |
| 7278402-2 | Kit di conversione E400-02 | E400-01 (MV 2:1) | Kit di conversione per E400, morsetto per cartuccia MV 2:1, blu, incluse 2 rondelle e viti |
| 7278402-3 | Kit di conversione E400-04 | E400-01 (MV 4:1) | Kit di conversione per E400, morsetto per cartuccia MV 4:1, blu, incluse 2 rondelle e viti |
| 7278402-4 | Kit di conversione E400-10 | E400-01 (MV 10:1) | Kit di conversione per E400, morsetto per cartuccia MV 10:1, blu, incluse 2 rondelle e viti |
