Faretto UV CyberFlood 400 S
La lampada UV LED è un emettitore di superficie UV di nuova generazione per l'indurimento UV di adesivi UV/colla UV.
Radiatore UV di superficie CyberFlood 400 S

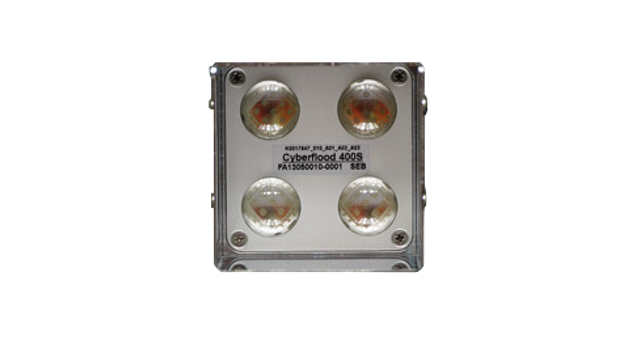

Il faretto UV per superfici CyberFlood 400 S è composto da quattro LED UV, ciascuno da 10 W, assemblati in una lampada LED UV. Il LED UV funziona nella gamma di lunghezze d'onda di 395 nm. Ogni LED UV è dotato di una lente asferica per concentrare la luce, per cui anche la luce UV viene riflessa uniformemente dall'alloggiamento riflettente sulla superficie da esporre.
Per illuminare aree più grandi, vengono allineati diversi CyberFlood 400 S senza alloggiamenti per specchi.
Due cavi di collegamento dalla lampada di superficie UV “CyberFlood 400 S” vengono utilizzati al dispositivo di fotopolimerizzazione UV “LINOP U 400” per controllare il tempo di esposizione e l'intensità. Oltre al funzionamento manuale tramite la memoria di programma del “LINOP U 400”, è disponibile anche un'interfaccia PLC per gli impulsi temporali.
Dati operativi “CyberFlood 400 S” con dispositivo di fotopolimerizzazione UV “LINOP U 400”
- Area di esposizione ai raggi UV circa 60 x 60 mm da una distanza di 55 mm
- La potenza risultante è di circa 60 mW/cm2
Vantaggi del CyberFlood 400 S con scheda sensore
- Perdita di energia molto bassa grazie alla più recente polimerizzazione UV LED
- Pertanto radiazione di calore molto bassa dalla luce LED UV
- Ventilazione di raffreddamento economica (ca. 30 db) dell'elettronica di controllo
- Limitazione della temperatura a 35°C con sensore per la lunga durata della luce UV
- Sensore di intensità della luce UV integrato per l'affidabilità del processo
- Un'efficienza energetica e una durata di servizio molto elevate si ottengono grazie all'accensione della luce durante le pause legate al processo con LINOP U 400.
Scheda tecnica Pannello UV LINOP CyberFlood 400 S
- Lunghezza d'onda di picco circa 395 nm
- spettro luminoso approssimativo da circa 380 a 440 nm
- 4 lampade LED a cluster con 9 chip ciascuna
- Coprilente asferico
- radiazione superficiale molto uniforme circa 60 mW/cm2
- Intensità luminosa: area circa 60 x 60 mm; Distanza circa 55 mm dal centro 63 mW/cm2; Centro/bordo, 55 mW/cm2, angolo/bordo 48 mW/cm2
- Distanza dalle lampade determinata dalla schermatura circa 45 mm
- Temperatura di lavoro da – 25 °C a + 60 °C
- Consumo lampade 4 x 10 W
- Limitazioni durata massima 10 V/1.000 mA
- Unità di controllo LINOP U 400 (2x20V/600 mA = 24 W)
- Durata della vita > 15.000 ore
- Dotazioni aggiuntive Potente ventola di raffreddamento
- Materiale alloggiamento metallo
- Peso senza cavo circa 450 g
- Dimensioni esterne in mm (LxWxH) circa 116 x 64 x 64 mm
Potenziale pericolo
La lampada UV LED CyberFlood 400 S emette anche una parte di luce UVA (secondo lo standard EN), lo spettro varia da circa 380 nm a 440 nm. Dovresti quindi proteggerti di conseguenza dai raggi UV.
Secondo la norma EN 62471, Cyberlite4 è classificato nel gruppo di rischio 3, con la nota:
Radiazione LED (in)visibile. Evitare l'irradiazione degli occhi e della pelle mediante radiazioni diffuse! Prestare attenzione alle istruzioni per l'uso! C'è anche un simbolo UV allegato.
La luce a onde corte come UVB o UVC non viene rilasciata.
